Самоучитель по UML

Компоненты


Для представления физических сущностей в языке UML применяется специальный термин — компонент (component). Компонент реализует некоторый набор интерфейсов и служит для общего обозначения элементов физического представления модели. Для графического представления компонента может использоваться специальный символ — прямоугольник со вставленными слева двумя более мелкими прямоугольниками (рис. 10.1). Внутри объемлющего прямоугольника записывается имя компонента и, возможно, некоторая дополнительная информация. Изображение этого символа может незначительно варьироваться в зависимости от характера ассоциируемой с компонентом информации.

В метамодели языка UML компонент является потомком классификатора. Он предоставляет организацию в рамках физического пакета ассоциированным с ним элементам модели. Как классификатор, компонент может иметь также свои собственные свойства, такие как атрибуты и операции.

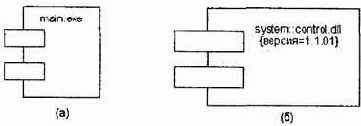

Рис. 10.1. Графическое изображение компонента в языке UML

Так, в первом случае (рис. 10.1, а) с компонентом уровня экземпляра связывается только его имя, а во втором (рис. 10.1, б) — дополнительно имя пакета и помеченное значение.

Примечание

Изображение компонента ведет свое происхождение от обозначения модуля программы, применявшегося некоторое время для отображения особенностей инкапсуляции данных и процедур. Так, верхний маленький прямоугольник концептуально ассоциируется с данными, которые реализует этот компонент (ранее он изображался в форме овала). Нижний маленький прямоугольник ассоциируется с операциями или методами, реализуемыми компонентом. В простых случаях имена данных и методов записывались явно в этих маленьких прямоугольниках, однако в языке UML они не указываются.
