Нотация и семантика языка UML

Объекты на диаграмме деятельности


Действия на диаграмме деятельности могут производиться над теми или иными объектами. Эти объекты либо инициируют выполнение действий, либо определяют результат этих действий. При этом действия специфицируют вызовы, которые передаются от одного объекта графа деятельности другому. Поскольку в таком ракурсе объекты играют определенную роль в понимании процесса деятельности, иногда возникает необходимость явно указать их на диаграмме деятельности.

Следует напомнить, что базовым графическим представлением объекта в нотации языка UML является прямоугольник класса, с тем отличием, что имя объекта подчеркивается. На диаграммах деятельности после имени может указываться характеристика состояния объекта в прямых скобках. Такие прямоугольники объектов присоединяются к состояниям действия отношением зависимости пунктирной линией со стрелкой. Соответствующая зависимость определяет состояние конкретного объекта после выполнения предшествующего действия.

На диаграмме деятельности с дорожками расположение объекта может иметь дополнительный смысл. А именно, если объект расположен на границе двух дорожек, то это может означать, что переход к следующему состоянию действия в соседней дорожке ассоциирован с нахождением документа в некотором состоянии. Если же объект расположен внутри дорожки, то и состояние этого объекта целиком определяется действиями данной дорожки.

Применительно к диаграммам деятельности объекты, как правило, являются экземплярами классов сущностей или бизнес - сущностей. Стоит также заметить, что на диаграмме деятельности один и тот же объект может быть изображен несколько раз, при этом для исключения несогласованности диаграммы необходимо указывать для них различные характеристики состояния.

В предыдущем примере с торговой компанией центральным объектом процесса продажи является заказ или вернее состояние его выполнения. Вначале до обращения клиента заказ как объект отсутствует и возникает лишь после контакта с клиентом. В результате фиксируется полученный заказ, после чего он регистрируется в отделе продаж.
Затем он передается на склад, где после получения оплаты за товар оформляется окончательно . Наконец, после того, как товар отправлен клиенту, эта информация вносится в заказ, и он считается выполненным. Эта информация может быть представлена графически в виде модифицированного варианта диаграммы деятельности торговой компании (рис. 11.8).

Достоинством диаграммы деятельности является возможность визуализировать отдельные аспекты поведения рассматриваемой системы или реализации отдельных операций классов в виде процедурной последовательности действий. Таким образом, полная модель системы может содержать одну или несколько диаграмм деятельности, каждая из которых описывает последовательность реализации либо наиболее важных вариантов использования (типичный ход событий и все исключения), либо нетривиальных операций классов.

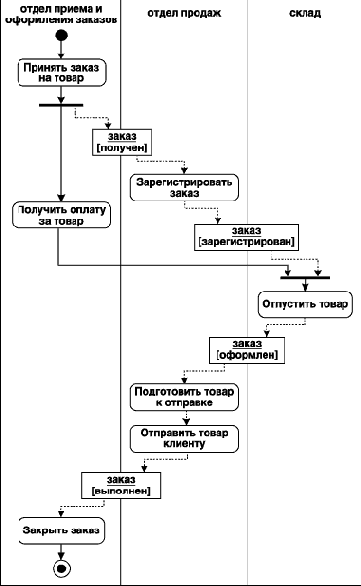

Рис. 11.8.  Фрагмент диаграммы деятельности торговой компании с объектом-заказом

В заключение следует заметить, что диаграмма деятельности, так же как и другие виды канонических диаграмм, не содержат средств выбора оптимальных вариантов конфигурации собственно диаграмм. При разработке сложных проектов проблема выбора оптимальных решений применительно к диаграммам деятельности становится весьма актуальной. Рациональное расходование средств, затраченных на разработку и эксплуатацию системы, повышение ее производительности и надежности зачастую определяют конечный результат всего проекта.
