Объекты и их графическое изображение
Объект(object) — сущность с хорошо определенными границами и индивидуальностью, которая инкапсулирует состояние и поведение.
В контексте языка UML любой объект является экземпляром класса, описанного в модели и представленного на диаграмме классов. Объект создается на этапе реализации модели или выполнения программы. Он имеет собственное имя и конкретные значения атрибутов. Следует рассмотреть особенности семантики и графической нотации объектов, из которых строятся диаграммы.
Для диаграмм кооперации полное имя объекта в целом представляет собой строку текста, разделенную двоеточием и записанную в формате:
<собственное имя объекта >'/'<Имя роли класса>:<Имя класса >.
Имя роли класса указывается в том случае, когда соответствующий класс отсутствует в модели или разработчику необходимо акцентировать внимание на особенности его использования в рассматриваемом контексте моделирования взаимодействия. Имя класса – это имя одного из классов, представленного на диаграмме классов. Важно отметить, что вся запись имени объекта подчеркивается, что является визуальным признаком объектов на различных диаграммах языка UML.
Если указано собственное имя объекта, то оно должно начинаться со строчной буквы. В тоже время имя объекта, имя роли с символом "/" или имя класса могут отсутствовать. Однако двоеточие всегда должно стоять перед именем класса, а косая черта – перед именем роли.
Таким образом, на диаграммах кооперации могут встретиться следующие варианты возможных записей полного имени объекта:
-
о : C– объект с собственным именем о, экземпляр класса С.
-
: C– анонимный объект, экземпляр класса С.
-
о :(или просто о) — объект-сирота с собственным именем о.
-
о / R : C— объект с собственным именем о, экземпляр класса С, играющий роль R.
-
/ R : C— анонимный объект, экземпляр класса С, играющий роль R.
-
о / R— объект-сирота с собственным именем о, играющий роль R.
-
/ R— анонимный объект и одновременно объект-сирота, играющий роль R.
Примеры изображения объектов на диаграммах кооперации приводятся на рис. 7.1.

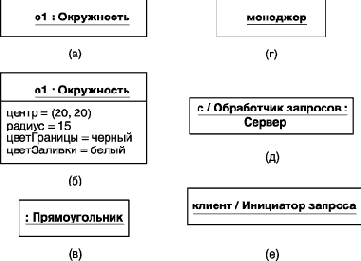

Рис. 7.1. Примеры графических изображений объектов на диаграммах кооперации уровня примеров
Если собственное имя объекта отсутствует, то такой объект принято называть анонимным. Однако в этом случае обязательно ставится двоеточие перед именем соответствующего класса (рис. 7.1, в). Отсутствовать может и имя класса – такой объект называется сиротой. Для него записывается только собственное имя объекта, двоеточие не ставится, имя класса не указываются (рис. 7.1, г). Если для объектов указываются атрибуты, то в большинстве случаев они принимают конкретные значения (рис. 7.1, б). Для отдельных объектов (рис. 7.1, д, е) могут быть дополнительно указаны роли, которые они играют в кооперации.
В контексте языка UML все объекты делятся на две категории: пассивные и активные. Пассивный объект оперирует только данными и не может инициировать деятельность по управлению другими объектами. Однако пассивные объекты могут посылать сигналы в процессе выполнения запросов, которые они обрабатывают. На диаграмме кооперации пассивные объекты изображаются обычным образом без дополнительных стереотипов.
Активный объект (active object) имеет собственный процесс управления и может инициировать деятельность по управлению другими объектами.
Активный объект на диаграмме кооперации обозначаются прямоугольником с утолщенными границами (рис. 7.2). Каждый активный объект является владельцем определенного процесса управления. В данном фрагменте диаграммы кооперации активный объект а : Клиент является инициатором открытия счета, который представлен анонимным объектом : Счет.
Рис. 7.2. Графическое изображение активного объекта (слева) на диаграмме кооперации
Мультиобъект(multiobject) представляет собой множество анонимных объектов, которые могут быть образованы на основе одного класса.
На диаграмме кооперации мультиобъект используется для того, чтобы показать операции и сигналы, которые адресованы всему множеству анонимных объектов.

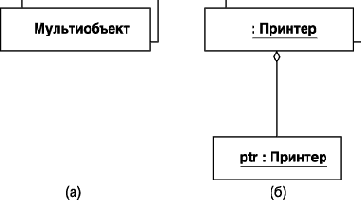

Мультиобъект изображается двумя прямоугольниками, один из которых выступает из-за верхней правой вершины другого (рис. 7.2, а). При этом стрелка взаимосвязи относится ко всему множеству объектов, которые обозначает данный мультиобъект. На диаграмме кооперации может быть явно указано отношение агрегации (композиции) между мультиобъектом и отдельным объектом из его множества (рис. 7.3, б).
Рис. 7.3. Графическое изображение мультиобъектов на диаграмме кооперации

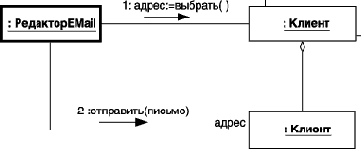

В следующем примере рассматривается ситуация с отправкой почтового сообщений клиенту из редактора электронной почты (рис. 7.4). Анонимный активный объект класса РедакторEmail вначале посылает сообщение анонимному мультиобъекту класса Клиент. Это сообщение инициирует выбор единственного объекта класса Клиент, удовлетворяющего дополнительным условиям. После этого выбранному объекту посылается сообщение о необходимости отправить электронное письмо.
Рис. 7.4. Фрагмент диаграммы кооперации для выбора адреса клиента для отправки электронного письма
Составной объект (composite object) или объект-композит предназначен для представления объекта, имеющего собственную структуру и внутренние потоки (нити) управления.
Составной объект является экземпляром класса-композита, который связан отношением композиции со своими частями. Аналогичные отношения связывают между собой и соответствующие объекты. На диаграммах кооперации такой составной объект изображается как обычный объект, состоящий из двух секций: верхней и нижней. В верхней секции записывается имя составного объекта, а в нижней – его объекты-части вместо списка атрибутов (рис. 7.5). При этом допускается иметь в качестве частей другие составные объекты.
Рис. 7.5. Графическое изображение составного объекта на диаграмме кооперации
При изображении диаграммы кооперации отношения между объектами описываются с помощью связей, которые являются экземплярами соответствующих ассоциаций.
