Нотация и семантика языка UML

Пакеты в языке UML


Пакет (package) — общецелевой механизм для организации различных элементов модели в множество, реализующий системный принцип декомпозиции модели сложной системы и допускающий вложенность пакетов друг в друга.

Пакет – основной способ организации элементов модели в языке UML. Каждый пакет владеет всеми своими элементами, т. е. теми элементами, которые включены в него. Про соответствующие элементы пакета говорят, что они принадлежат пакету или входят в него. При этом каждый элемент может принадлежать только одному пакету. В свою очередь, одни пакеты могут быть вложены в другие.

Подпакет (subpackage) — пакет, который является составной частью другого пакета.

По определению все элементы подпакета принадлежат и более общему пакету. Тем самым для элементов модели задается отношение вложенности пакетов, которое представляет собой иерархию.

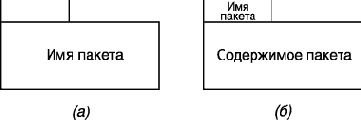

Для графического изображения пакетов на диаграммах применяется специальный графический символ – большой прямоугольник с небольшим прямоугольником, присоединенным к левой части верхней стороны первого (рис. 2.2 а, б). Можно сказать, что визуально символ пакета напоминает пиктограмму папки в популярном графическом интерфейсе. Внутри большого прямоугольника может записываться информация, относящаяся к данному пакету. Если такой информации нет, то внутри большого прямоугольника записывается имя пакета, которое должно быть уникальным в пределах рассматриваемой модели (рис. 2.2, а). Если же такая информация имеется, то имя пакета записывается в верхнем маленьком прямоугольнике (рис. 2.2, б).


Рис. 2.2.  Графическое изображение пакетов в языке UML

Перед именем пакета может помещаться строка текста, содержащая ключевое слово, заранее определенное в языке UML, и называемое стереотипом, например facade, framework, stub и topLevel. В качестве содержимого пакета могут выступать имена его отдельных элементов и их свойства, такие как видимость элементов за пределами пакета. Более подробно стереотипы и видимость элементов будут рассмотрены в последующих лекциях.

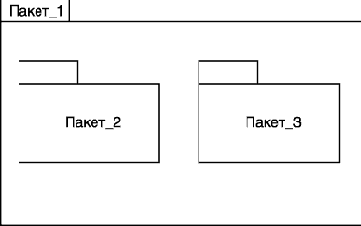

Одним из типов отношений между пакетами является отношение вложенности или включения пакетов друг в друга. В языке UML это отношение может быть изображено без использования линий простым размещением одного пакета-прямоугольника внутри другого пакета-прямоугольника (рис. 2.3). Так, в данном случае пакет с именем Пакет_1 содержит в себе два подпакета: Пакет_2 и Пакет_3.


Рис. 2.3.  Графическое изображение вложенности пакетов друг в друга

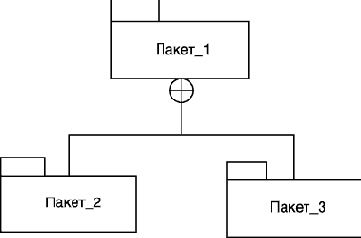

Кроме того в языке UML это же отношение может быть изображено с помощью отрезков линий аналогично графическому представлению дерева. В этом случае наиболее общий пакет или контейнер изображается в верхней части рисунка, а его подпакеты – уровнем ниже. Контейнер соединяется с подпакетами сплошной линией, на конце которой, примыкающей к контейнеру, изображается специальный символ –
. Он означает, что подпакеты "собственность" или часть контейнера, и, кроме этих подпакетов, контейнер не содержит никаких других. Рассмотренный выше пример (рис.2.3) может быть представлен с помощью явной визуализации отношения включения (рис. 2.4).


Рис. 2.4.  Графическое изображение языка UML для вложенности пакетов друг в друга с помощью явной визуализации отношения включения

Модель является подклассом пакета и представляет собой абстракцию физической системы, которая предназначена для вполне определенной цели. Именно эта цель предопределяет те компоненты, которые должны быть включены в модель и те, рассмотрение которых не является обязательным. Другими словами, модель отражает релевантные аспекты физической системы, оказывающие непосредственное влияние на достижение поставленной цели. В прикладных задачах цель обычно задается в форме исходных требований к системе, которые, в свою очередь, в языке UML записываются в виде вариантов использования системы.

В языке UML для одной и той же физической системы могут быть определены различные модели, каждая из которых специфицирует систему с различных точек зрения.

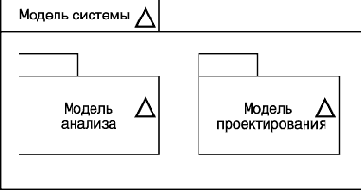

Примерами таких моделей являются логическая модель, модель проектирования, модель вариантов использования и другие. При этом каждая такая модель имеет собственную точку зрения на физическую систему и свой уровень абстракции. Модели, как и пакеты, могут быть вложены друг в друга. Пакет может включать в себя несколько различных моделей одной и той же системы, и в этом состоит один из важнейших механизмов разработки моделей на языке UML. Общая модель системы в контексте языка UML содержит в себе модель анализа и модель проектирования, что явно отражает связь с ООАП (рис. 2.5).


Рис. 2.5.  Изображение модели системы в виде пакетов моделей анализа и проектирования

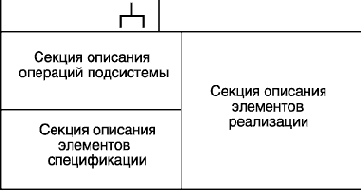

Подсистема есть просто группировка элементов модели, которые специфицируют простейшее поведение физической системы. При этом элементы подсистемы делятся на две части – спецификацию поведения и его реализацию. Для графического представления подсистемы применяется специальное обозначение – прямоугольник, как в случае пакета, но дополнительно разделенный на три секции (рис.2.6). При этом в верхнем маленьком прямоугольнике изображается символ, по своей форме напоминающий "вилку" и указывающий на подсистему. Имя подсистемы вместе с необязательным ключевым словом или стереотипом записывается внутри большого прямоугольника. Однако при наличии строк текста внутри большого прямоугольника имя подсистемы может быть записано рядом с обозначением "вилки".


Рис. 2.6.  Графическое изображение подсистемы в языке UML

Операции подсистемы записываются в левой верхней секции, ниже указываются элементы спецификации, а справа от вертикальной линии – элементы реализации. При этом два последних раздела помечаются соответствующими метками: "Элементы спецификации" и "Элементы реализации". Секция операций никак не помечается. Если в подсистеме отсутствуют те или иные секции, то они не отображаются на схеме.
