Методы композиции и декомпозиции исполняемых UML моделей

Выделение составного состояния для моделей, импортированных из SDL


Несмотря на то, что сейчас язык UML де-факто является стандартным языком моделирования, среди используемых сегодня в реальных промышленных проектах моделей можно выделить класс систем, которые изначально были описаны на других языках моделирования - преимущественно SDL. В основном, язык SDL использовался для спецификации телекоммуникационных систем. Однако преимущества UML подтолкнули многих разработчиков к преобразованию их моделей в UML. При этом, если описание статической структуры системы на SDL достаточно легко моделируется в UML, то для некоторых элементы SDL, используемые для спецификации конечных автоматов, отсутствуют UML-аналоги, например, понятие «мультисостояния» (multistate).

В SDL в символе состояния можно перечислить несколько имен состояний, и тогда все переходы, изображенные выходящими из этого символа, будут относиться ко всем перечисленным состояниям. Кроме того, если в качестве имени состояния указать символ «*», то переходы, выходящие из этого символа, будут относиться ко всем состояниям автомата. Также имеется возможность исключить определенные состояния из множества состояний, описываемого символом «*». Умелое использование этих возможностей позволяет значительно упростить описание переходов, применимых более чем к одному состоянию. Результаты статистического исследования показывают, что символ «*» присутствует в 12 % символов состояния, что свидетельствует о достаточно активном использовании этой подстановки и необходимости ее более детального изучения [].

Отсутствие методов трансформации таких конструкций заставило разработчиков инструментальных средств моделирования пойти по пути внедрения в свои продукты для работы с UML недостающих элементов языка SDL. Так, например, в среде моделирования Telelogic Tau 3.0 поддерживаются «мультисостояния», в том числе, и «*-состояния». Однако для создания моделей, соответствующих стандартному языку UML, необходимо преобразовать подобные состояния в другие элементы, сохранив при этом функциональность автомата.


Предлагаемая трансформация упрощает мультисостояния следующим образом. Для каждого символа мультисостояния к исходному автомату добавляется новое составное состояние B, которое содержит в точности все состояния A1…An, перечисленные в символе мультисостояния. Все переходы, приписанные мультисостоянию, переносятся в созданное составное состояние. После этого мультисостояние может быть безболезненно удалено из автомата. Кроме того, если у множества состояний A1…An имеется всего одна входная точка A1, то можно определить отдельную диаграмму для спецификации внутренностей созданного составного состояния B, переместив на нее все описания, касающиеся множества состояний A1…An, заменив при этом в исходной диаграмме все операторы перехода в A1 операторами перехода в состояния В.

Пример исходной диаграммы приведен на , а результат преобразования - на Рис. 21. Выделение иерархического состояния также возможно, когда в качестве символа мультисостояния указан «*», то есть определяется переход для всех состояний автомата.

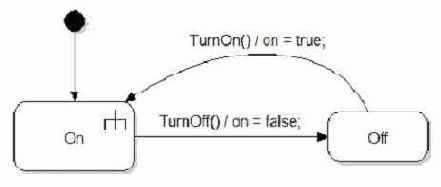

Рис. 21.Результат трансформации
