Потоки управления во времени


Рассмотрим объекты, существующие в контексте системы, подсистемы (см. главу 31), операции или класса (см. главы 4 и 9). Рассмотрим также объекты и роли, сопричастные прецеденту (см. главу 16) или кооперации (см. главу 27). Для моде-лирования потока управления, проходящего через эти объекты и роли, применяются диаграммы взаимодействий; при этом, если на первый план нужно вынести передачу сообщений во времени, используют их разновидность - диаграммы последовательностей.

Моделирование временной упорядоченности потока управления осуществляется следующим образом:

  • Установите контекст взаимодействия, будь то система, подсистема, опера ция, класс или один из сценариев прецедента либо кооперации.
  • Определите сцену для взаимодействия, выяснив, какие объекты принимают в нем участие. Разместите их на диаграмме последовательностей слева на право так, чтобы более важные объекты были расположены левее.
  • Проведите для каждого объекта линию жизни. Чаще всего объекты суще ствуют на протяжении всего взаимодействия. Для тех же объектов, которые создаются или уничтожаются в ходе взаимодействия, явно отметьте на ли ниях жизни моменты рождения и смерти с помощью подходящих стереотип ных сообщений.
  • Начав с сообщения, инициирующего взаимодействие, расположите все по следующие сообщения сверху вниз между линиями жизни объектов. Если необходимо объяснить семантику взаимодействия, покажите свойства каж дого сообщения (например, его параметры).
  • Если требуется показать вложенность сообщений или точный промежуток времени, когда происходят вычисления, дополните линии жизни объектов фокусами управления.
  • Если необходимо специфицировать временные или пространственные огра ничения, дополните сообщения отметками времени (см. главу 23) и присо едините соответствующие ограничения.
  • Для более строгого и формального описания потока управления присоеди ните к каждому сообщению пред- и постусловия (см. главу 4).

    На одной диаграмме последовательностей можно показать только один поток управления (хотя с помощью нотации UML для итераций и ветвлений можно проиллюстрировать простые вариации).
    Поэтому, как правило, создают несколько диаграмм взаимодействий, одни из которых считаются основными, а другие описывают альтернативные пути и исключительные условия. Такой набор диаграмм последовательностей можно организовать в пакет (см. главу 12), дав каждой диаграмме подходящее имя, отличающее ее от остальных.

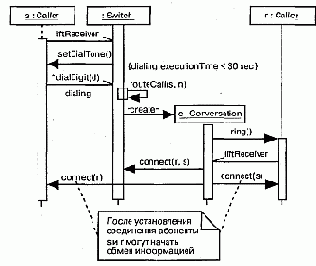

    В качестве примера на рис. 18.4 показана диаграмма последовательностей, где описан поток управления, относящийся к инициации простого двустороннего телефонного разговора. На данном уровне абстракции есть четыре объекта: два абонента (Callers) - они названы s и r, безымянный телефонный коммутатор (Switch) и объект с, являющийся материализацией разговора (Conversation) между абонентами. Последовательность начинается с отправки одним абонентом (s) сигнала (см. главу 20) liftReceiver (поднятьТрубку) коммутатору. Коммутатор, в свою очередь, посылает абоненту сообщение setDialTone (задатьТоновыйНаборНо-мера), после чего абонент несколько раз посылает сообщение dialDigit (на-братьЦифру). Обратите внимание, что это сообщение имеет отметку времени (см. главу 23) dialing, которая используется во временном ограничении (время выполнения executionTime - меньше 30 секунд). На диаграмме не показано, что случится при нарушении ограничения (см. главу 6), - для этой цели можно было бы включить отдельную ветвь или нарисовать другую диаграмму. Далее коммутатор посылает сам себе сообщение routeCall (маршрутизировать вызов), а затем создает объект (с) класса Conversation (разговор), которому делегирует остальную часть работы. Хотя это и не показано во взаимодействии, у с есть дополнительная обязанность (см. главу 4), связанная с механизмом начисления платы за разговор (это должно быть выражено на другой диаграмме взаимодействий). Объект Conversation звонит второму абоненту (r), который асинхронно посылает сообщение liftReceiver (поднятие трубки). После этого объект Conversation говорит коммутатору, что надо установить соединение (connect), а коммутатор сообщает обоим абонентам, что они соединены (connect), после чего абоненты наконец могут начать обмен информацией - это и показано в присоединенном примечании (см.главу 6).


    Рис. 18.4 Моделирование временной упорядоченности потоков управления

    Примечание: На диаграмме последовательностей можно моделировать изменения состояния, роли и значений атрибутов объекта. Для этого есть два способа. Во-первых, можно изобразить объект несколько раз с различными состояниями, ролями и атрибутами, а потом для обозначения изменений воспользоваться переходом со стереотипом become. Во-вторых, для изменения состояния можно прямо на линии жизни объекта поместить соответствующую пиктограмму состояния.

    Диаграмма взаимодействий может начинаться или заканчиваться в любой точке последовательности. Полная трассировка потока - это чрезвычайно сложная задача, поэтому имеет смысл разбить его на части и показать их на разных диаграммах.
