Последовательности


Когда объект посылает сообщение другому объекту (фактически делегируя ему некоторое действие), получатель может, в свою очередь, отправить сообщение третьему объекту, тот - четвертому и т.д. Такой поток сообщений формирует последовательность (Sequence). Она всегда должна иметь начало в некотором процессе или вычислительной нити (см. главу 22); последовательность может продолжаться, пока существует владеющий ею процесс или нить. Постоянно работающая система (см. главу 31), например встроенная в некоторое устройство реального времени, продолжает выполняться, пока не остановлен содержащий ее узел.

Каждый процесс и нить в системе определяет отдельный поток управления, и в каждом таком потоке сообщения упорядочены по времени. Чтобы удачно визуализировать последовательность сообщений, можно явно смоделировать их порядок относительно начала последовательности, предпослав каждому сообщению его порядковый номер, отделенный двоеточием.

Процедурные и вложенные потоки управления обычно изображают в виде линий с закрашенными стрелками, как показано на рис. 15.4. В данном случае сообщение findAt является первым из тех, которые вложены во второе сообщение последовательности (2.1).


Рис. 15.4 Процедурная последовательность

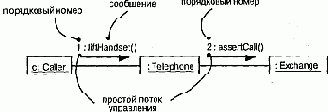

Менее распространенный, но вполне приемлемый способ показан на рис. 15.5. Здесь линия с незакрашенной стрелкой представляет простой (неструктурированный) поток управления, который моделирует непроцедурную передачу управления от одного шага к другому. В данном случае сообщение assertCall является вторым в последовательности.


Рис. 15.5 Одноуровневая (простая) последовательность

Примечание: Различие между простой и процедурной последовательностью довольно тонкое и принадлежит к числу сложных вопросов моделирования. Обычно простые последовательности применяют только при моделировании взаимодействий в контексте прецедентов, относящихся к системе в целом, включая актеры вне системы. Такие последовательности зачастую оказываются простыми, поскольку управление передается от шага к шагу без учета вложенных потоков управления.
Почти во всех остальных случаях применяют процедурные последовательности, поскольку с их помощью представляются вложенные вызовы операций, примеры которых можно найти в большинстве языков программирования.

Моделируя взаимодействия, в которых участвует несколько потоков управления, особенно важно идентифицировать процесс или нить (см. главу 22), пославшие сообщение. Для того чтобы различать потоки управления, в UML перед порядковым номером сообщения можно указать имя процесса или нити, являющихся источником данной последовательности сообщений. Например, выражение

D5 : ejectHatch(3)

показывает, что операция ejectHatch (c фактическим параметром 3) выполняется в результате получения пятого сообщения в последовательности, начатой процессом или потоком D. Асинхронный поток управления изображается с помощью "полустрелки" (см. главу 22).

Можно показывать не только фактические аргументы, посланные вместе с операцией или сигналом в контексте взаимодействия, но и возвращаемые значения функции. Например, из выражения ниже явствует, что операция find c фактическим параметром "Rachel1е" возвращает значение p. Это вложенная последовательность: операция выполняется в результате второго сообщения, вложенного в третье, которое, в свою очередь, вложено в первое сообщение последовательности. На той же самой диаграмме p можно использовать в качестве фактического параметра других сообщений.

1.3.2 : p := find("Rachel1е")

Примечание: UML позволяет моделировать и более сложные виды последовательностей: итерации, ветвления и охраняемые сообщения (см. главу 18). Кроме того, для моделирования временных ограничений, встречающихся в системах реального времени, с последовательностью можно связать отметки времени (см. главу 23). Более экзотические виды передачи сообщений (например, тайм-ауты) допустимо моделировать, определяя подходящий стереотип (см. главу 6).
