Архитектура системы


Наиболее распространенный случай применения систем и моделей - это организация элементов, используемых с целью визуализации, специфицирования, конструирования и документирования архитектуры системы (см. главу 1). При этом затрагиваются практически все артефакты, встречающиеся в проекте разработки программного обеспечения. Моделируя системную архитектуру, вы сводите воедино решения, принятые относительно требований к системе, ее логических и физических элементов. Моделируются структурные и поведенческие аспекты системы, образцы (или паттерны), формирующие ее различные представления. Наконец, следует обратить внимание на стыковку подсистем и трассировку решений, начиная от формулировки требований до этапа развертывания.

Моделирование архитектуры системы производится так:

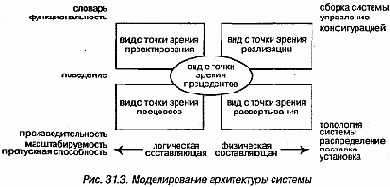

  1. Идентифицируйте виды, которые вы будете использовать для представления архитектуры (см. главу 2). Чаще всего это виды с точки зрения прецедентов, процессов, реализации и развертывания, как показано на рис. 31.3.
  2. Специфицируйте контекст системы, включая и окружающие ее актеры.
  3. При необходимости разложите систему на элементарные подсистемы.


При моделировании системы в целом и ее подсистем выполняются следующие действия:

  1. Специфицируйте вид системы с точки зрения вариантов использования или прецедентов, которые описывают поведение системы таким, каким оно представляется конечным пользователям, аналитикам и тестировщикам. Для моделирования статических аспектов примените диаграммы (см. главу 7) прецедентов, а для моделирования динамических - диаграммы взаимодействия, состояний и деятельности.
  2. Специфицируйте вид системы с точки зрения проектирования, куда входят классы, интерфейсы и кооперации, формирующие словарь предметной области и предлагаемого решения. Для моделирования статических аспектов примените диаграммы классов и объектов, а для моделирования динамических - диаграммы последовательностей, состояний и деятельности.
  3. Специфицируйте вид системы с точки зрения процессов, куда входят нити и процессы, формирующие механизмы параллельности и синхронизации в системе.
